有关中央空调电磁阀原理图及电磁阀常见故障，电磁阀只起通断作用，一般在220V 电压下，给电即打开，掉电即关闭，电磁阀的常见故障，电磁阀不能关死而泄漏，维修时将电磁阀装反，导致其泄漏，电磁线圈坏等。

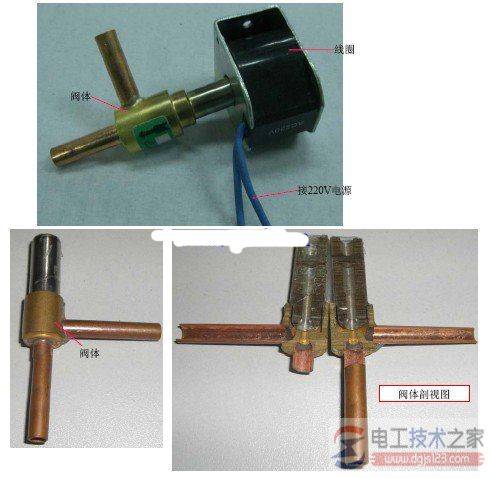

中央空调电磁阀的原理图
电磁阀只起通断作用，一般在220V 电压下，给电即打开，掉电即关闭；另，电磁阀只能是侧进下出，反向会有泄漏。
电磁阀的常见故障：
1、电磁阀前后压差过大或内弹簧失效，导致阀不能关死而泄漏；
2、系统含杂物，堵塞电磁阀阀芯（阀芯处只有2mm 或6mm）；
3、所给电压不正常或存在感应电，使电磁阀异常开关（100V 左右的电压即有可能将电磁阀打开）；
4、维修时将电磁阀装反，导致其泄漏（必须是侧进下出）；
5、电磁线圈坏。

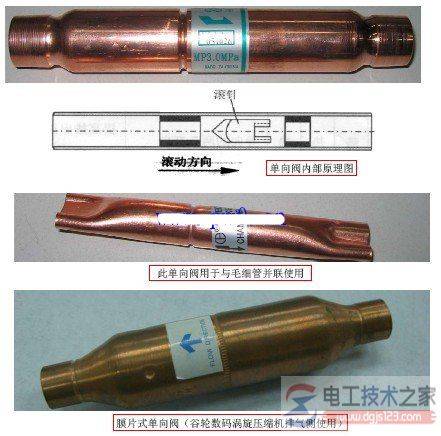

空调单向阀又称止逆阀。它使制冷剂只能向一方向自由流动，单向阀主要用于热泵型空调器上，与辅助毛细管并联在系统中；
在多个压缩机组合使用时各个压缩机排气口安装了单向阀防止制冷剂倒流，若此处单向阀发现反向泄漏，则有可能导致压缩机烧毁。
