电蚊拍经常见到，但对电蚊拍的电路原理，很多人不见得了解，这里以一个常见的电蚊拍原理图为例，来介绍下电蚊拍的电路构成及原理，一起来学习下。

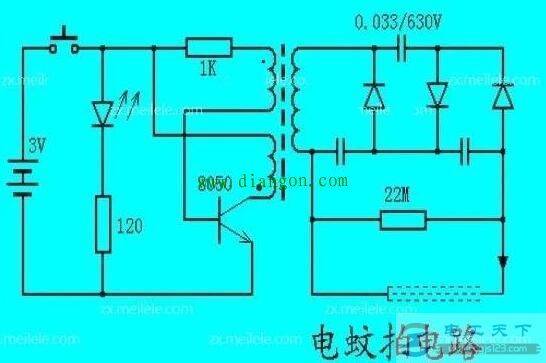

电蚊拍的原理图
以下是该电蚊拍的电路原理：
该电蚊拍的电路构成，主要包括电源指示电路、振荡电路、升压电路几部分组成，电蚊拍上的金属网用来放电时吸附蚊蝇。
1、电源指示电路
一个发光二极管指示电路，按下开关后电路接通，指示灯亮起，120Ω电阻为限流电阻。
2、振荡电路
由三极管和变压器绕组组成的单管自激振荡电路，三极管的集电极电压通过1k电阻和变压器上面的反馈绕组形成正反馈，通电后，电感两端的电流不能突变，三极管由截止状态迅速进入饱和状态，此时集电极电压下降又引起基极电流减小，三极管又从饱和状态迅速进入截止状态，整个过程周而复始，从而将直流电转换为高频交流电施加在变压器初级绕组上。
3、升压电路
图中变压器是一个升压变压器，高频交流电经过变压器升压后，再经过一个三倍压整流电路进行升压整流。
其中，倍压电路的原理就是利用了二极管导引作用，将电压分别储存在各自的电容中，然后将几个电容串联起来，以形成电压的叠加，最后把得到的高压直流电，施加在电网上。
图中22M电阻是一个泄放电阻，负责开关断开后，将电容中的电荷泄放掉，以免电到人体。
以上介绍了电蚊拍的电路构成，以及这种电蚊拍的工作原理，电蚊拍电路上产生上千伏的高压，但电流很小，仅为几毫安，这么小的功率，对人体基本不会有伤害。
