有关镇流器的接线图，在常见的日光灯的接线图中，所用到的镇流器有二种，一是电感式电子镇流器，一是电子式镇流器，有关这二种镇流器的接线图，一起来看下。
电感式镇流器的接线图
电感式镇流器有二个接头，就是一个电感线圈，不分正负，在对这种镇流器接线时要注意这一点。
如下图：

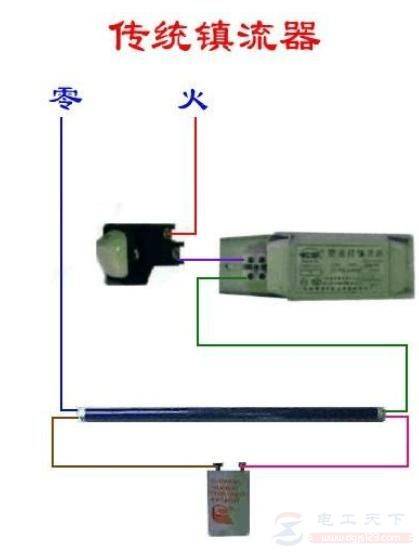

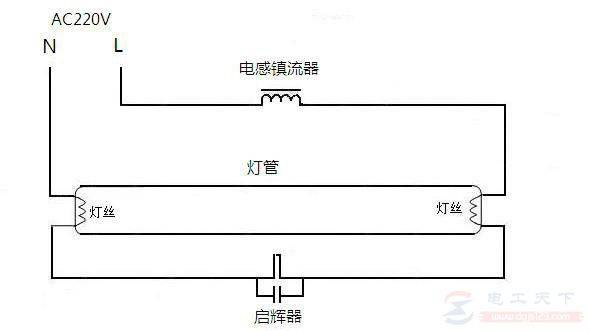

图1-2，电感式镇流器的接法
火线L接电感镇流器一端，镇流器另一端接到灯丝一端，灯丝的同一端接到启辉器。
零线N直接接到灯丝一端，同一端的灯丝另一端接到启辉器。
电子式镇流器的接线图
以下是电子式镇流器的接线方法，火线进开关后和零线一起接到镇流器的一端，另一端的四根线，上面两根线连接灯管的左侧，另外两根线连接灯管的右侧。

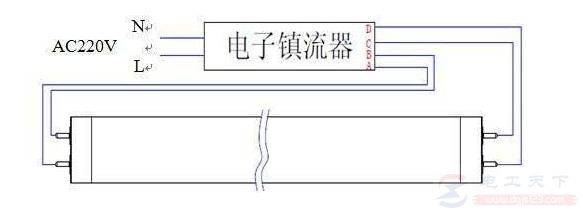

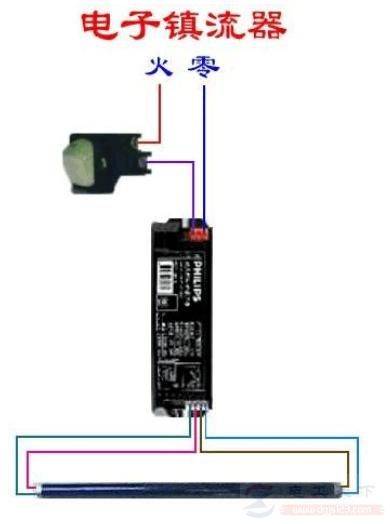

图3-4，电子式镇流器的接法
以上就是二种镇流器的接线图，希望对大家有所帮助。
